什么是CAE？

CAE(Computer Aided Engineering)计算机辅助工程，通过数值模拟（通常采用FEM有限元法）代替物理试验，帮助工程师解决不同领域复杂技术问题，例如：结构强度/刚度评估、碰撞模拟、疲劳寿命预测、振动噪声分析、热传导、流体动力学、电磁场分析等等。

为什么需要选择CAE工程仿真服务？

如今，塑料制品通常需要满足高性能、轻量化和可持  续性的要求，这对产品设计师来说，很有挑战性；通过使用可靠的CAE仿真工具，可以更加容易、有效地预测材料注塑行为、零部件实际装配状况以及系统工作性能；尤其是先进的CAE材料建模能力，可以准确、可靠地表征测纤维增强复合材料力学性能，并预测其失效情况。

在不同的项目开发阶段：

产品开模前（Virtual design）: 尽量减少试错; 评估项目可行性;发现并纠正任何问题并且设计变更成本较低；优化零部件，充分发挥材料性能；探索和对比可供选择的解决方案；

产品开模后（Trouble Shooting）：在虚拟环境中再现实际问题，以便更好地了解原因，评估可能的改进措施；评估更换材料的可行性、降本增效方案的可行性。

兰蒂奇不仅是“材料供应商”更是“创新伙伴”，我们拥有一支专业的全球化CAE 服务团队，在项目的各个阶段均可以为客户提供支持。

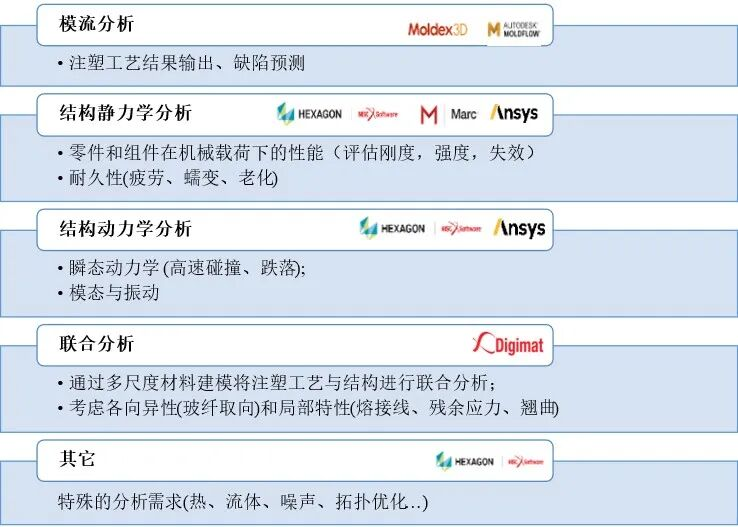

CAE服务功能

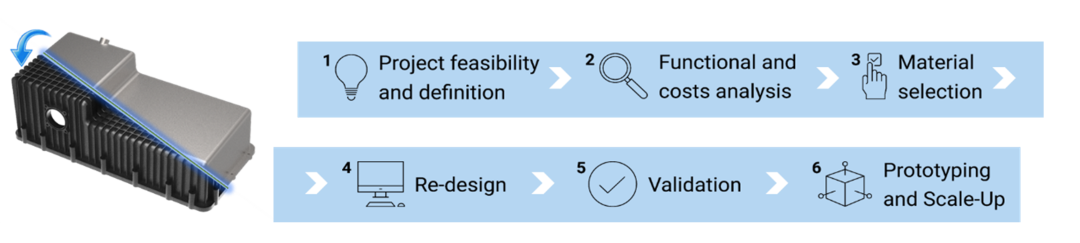

此外，兰蒂奇以塑代钢（metal replacement）项目服务是CAE高级增值服务。用工程热塑性塑料替代金属的典型优点：

(1)    轻量化，减少二氧化碳排放；

(2)    形式自由，一体化设计；

(3)    简化工艺；

(4)    降低成本。

兰蒂奇的CAE仿真工具及技能

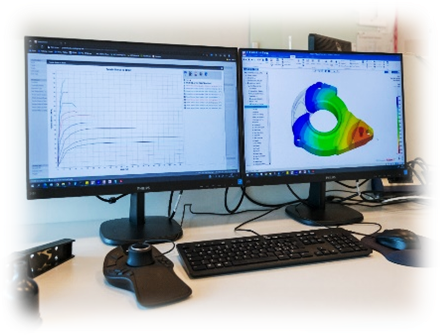

以下涉及到的分析软件均为行业主流软件，正版订阅；配备高性能工作站。

模流分析

预测填充、保压、冷却结果和成型翘曲情况，优化浇注系统设计，可使注塑熔料达到最佳的流动平衡，降低填充压力，使压力均匀分布；评估最佳工艺参数，建议注塑类型和浇口位置，预测工艺相关缺陷等，减少试模次数；预知注塑机所需的注射压力及锁模力等；通过模流分析验证模具结构的合理性，优化了模具设计，最重要的是提高了塑料制品的成型质量。

利用先进的软件模块，模拟粘弹性材料响应、结晶速率、纤维流动相互作用、嵌件注塑型芯偏移等；

部分案例如下：

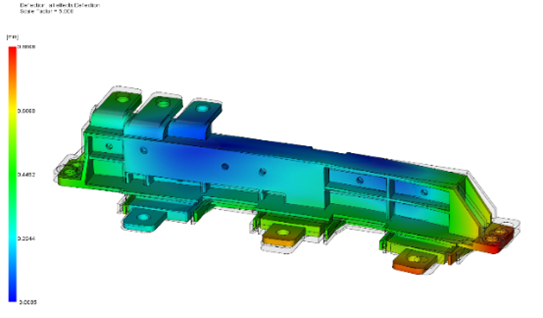

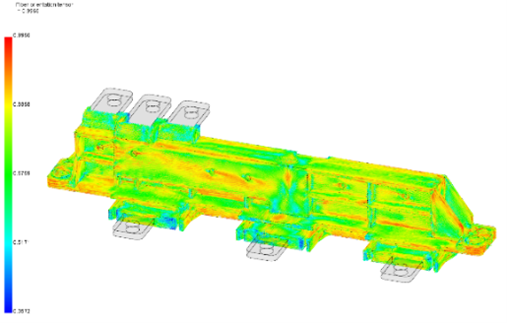

某高压Busbar产品模流分析案例(无卤无红磷阻燃PPA+30%GF)

某高压充电插座/法兰模流分析案例（低析出阻燃PA66+25%GF）

 结构分析

a) 针对设计载荷和滥用载荷的静态刚度和强度评估；b) 非线性结构仿真，多体接触，小规模装配体；c) 模态和响应分析，以评估振动失效情况；d) 高速冲击和碰撞现象可以用显式动力学来模拟，同时考虑材料应变率依赖性；e) 可以考虑对结构热力耦合作用分析，如高低温工况；考虑材料不同温度下的特性变化。

部分案例如下：

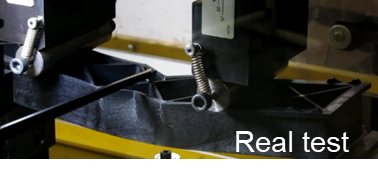

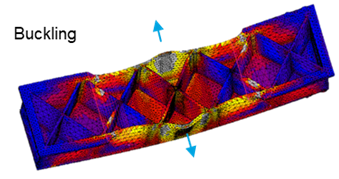

某零件四点弯屈曲分析案例(PA66+35%GF耐热)

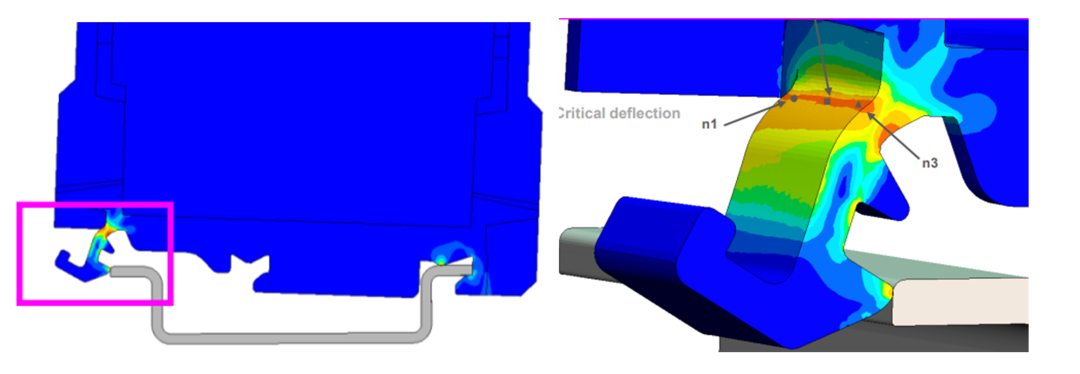

某端子座轨道卡扣配合分析案例

(无卤无红磷阻燃PA66+增强热老化机械性能)

某托架模态频响&随机振动疲劳分析（考虑各项异性）案例

（PA6+30%GF耐热）

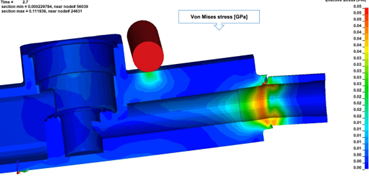

水处理产品Dynamic Impact分析案例（PBT+增韧抗冲击）

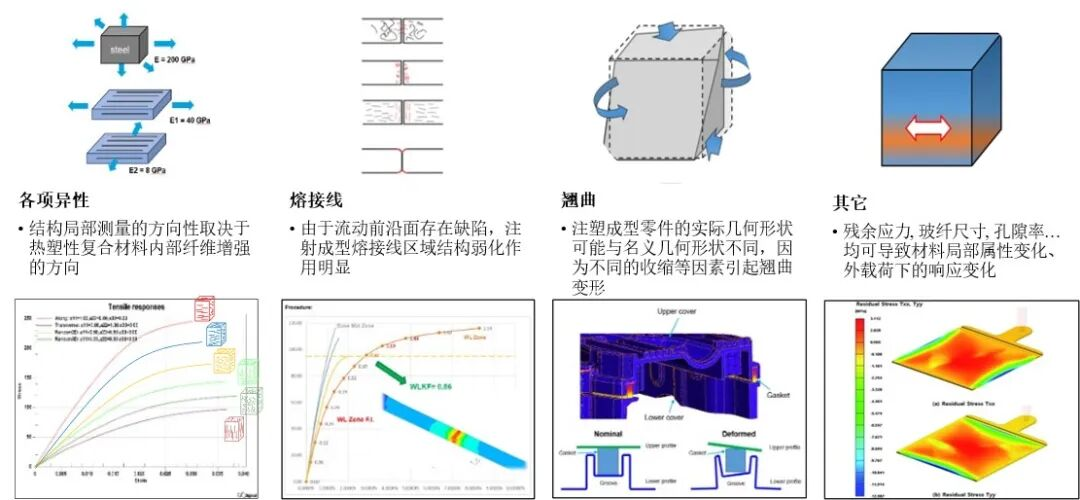

注塑工艺诱发的结构属性

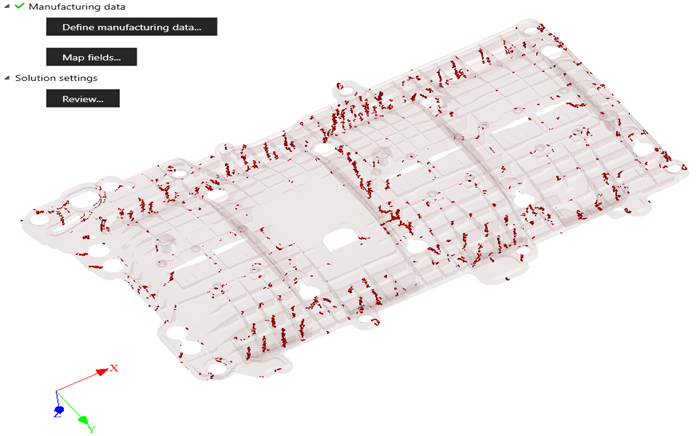

联合仿真

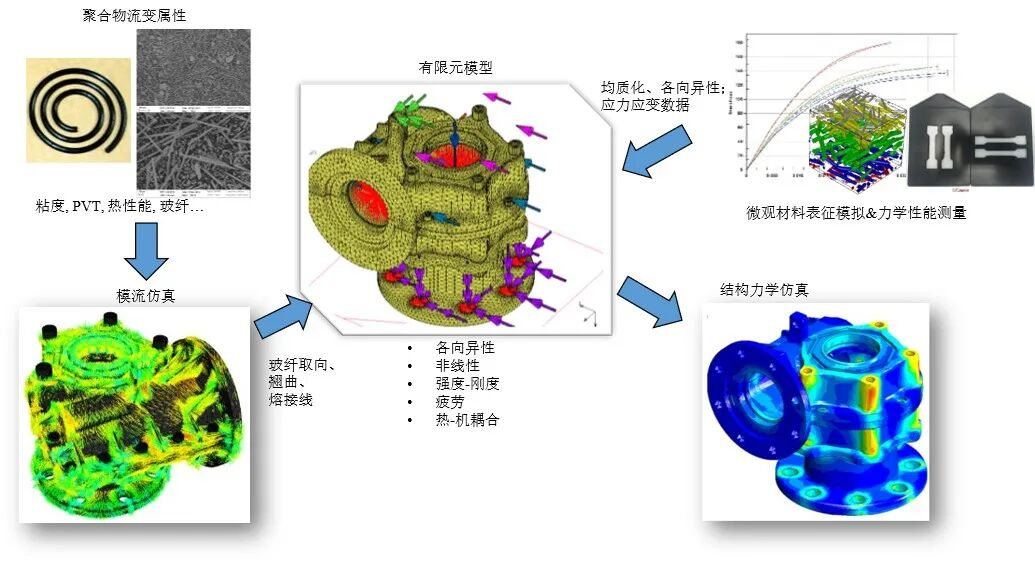

兰蒂奇联合仿真基本流程

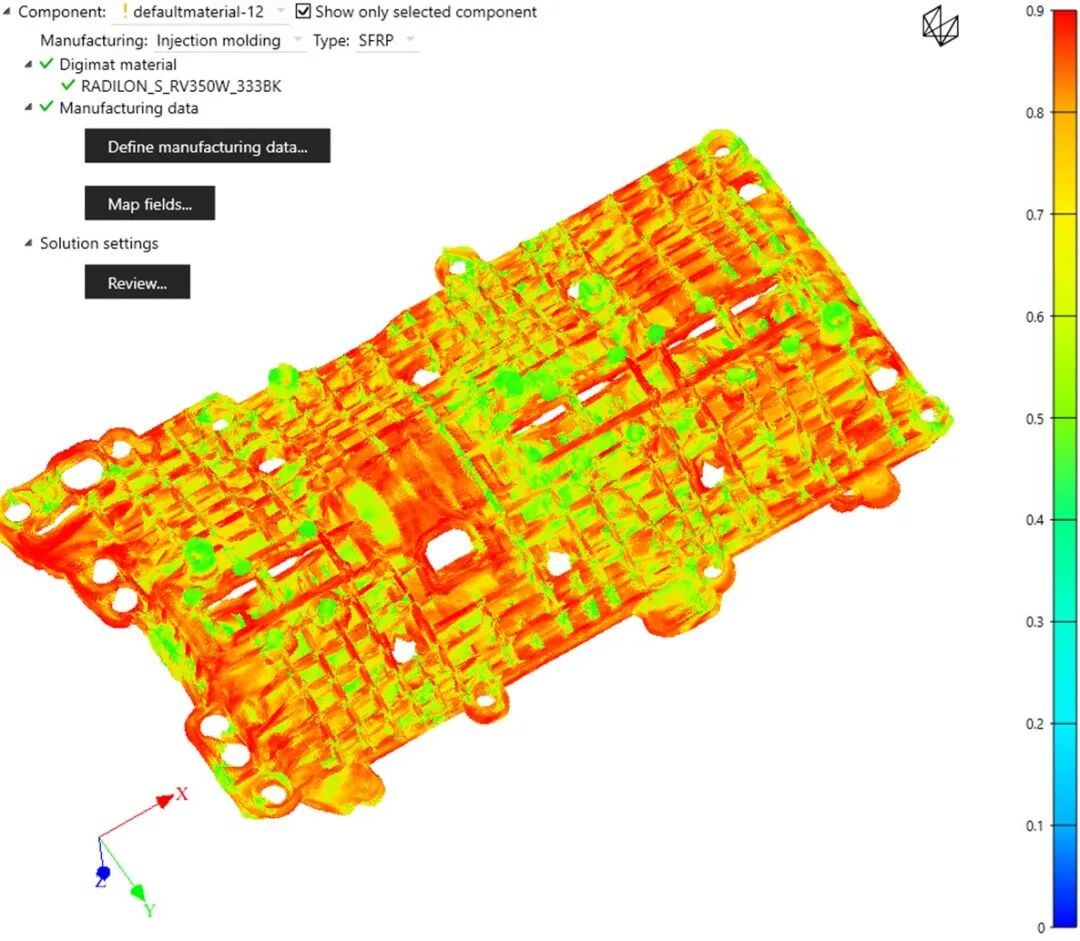

某发动机挡油板联合仿真案例(PA6+35%GF耐热)

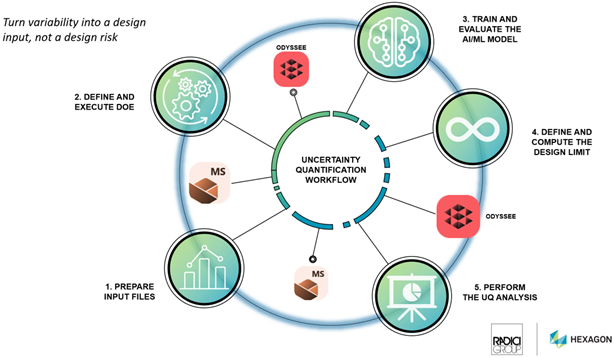

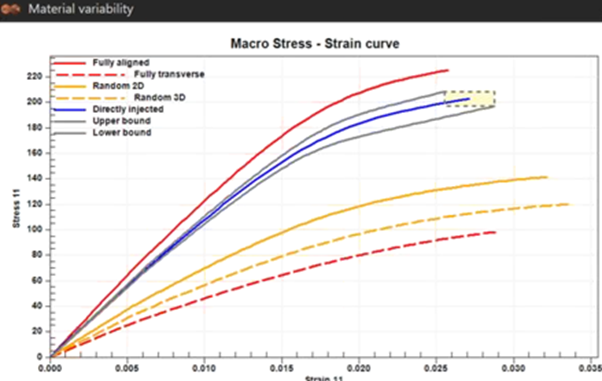

不确定性分析

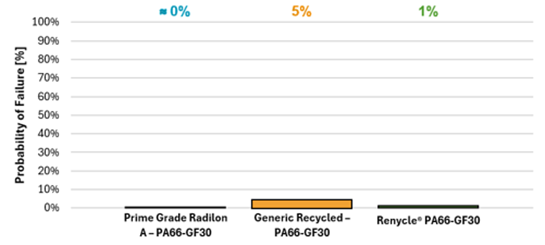

对于可再生材料，实际内在性能存在更多的变异性，传统CAE分析，增加安全系数法，导致过设计；为此，我们正在使用更精确且科学的方法，基于统计学不确定性原理，使用AI/ML工具预测RENYCLE®（兰蒂奇一种可再生材料牌号）材料的失效概率。

材料卡片

兰蒂奇材料卡片均经过独立性检查和验证，如FEM和标准样件（演示件）测试结果进行比较；可以提供客户最新的、可靠的材料卡片，用于仿真模拟。

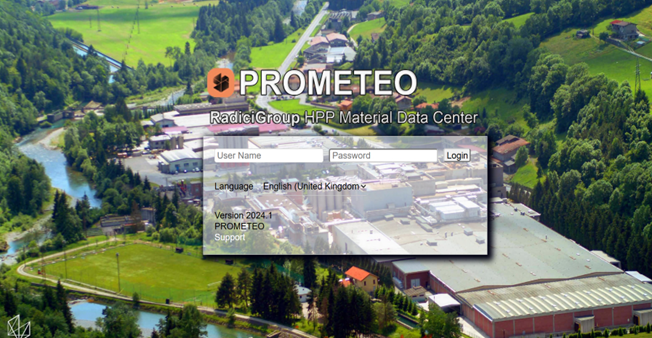

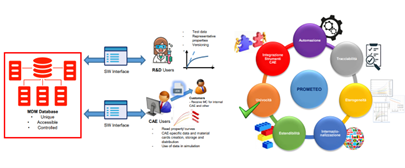

CAE分析所需的许多力学和物理数据都在RadiciGroup HPP Material Data Center PROMETEO内部数据管理解决方案中进行管理。如客户需要，可通过我们的技术支持获得; 当然，部分数据也发布在仿真软件的公共数据库上，如Autodesk Moldflow的 .udb文件（135个）; MSC Digimat的 .daf文件（518个文件，涉及33个材料牌号）等。

对特别的项目和应用，兰蒂奇可以和客户协作，开发特殊的专用的材料卡片。

兰蒂奇材料卡片主要包括

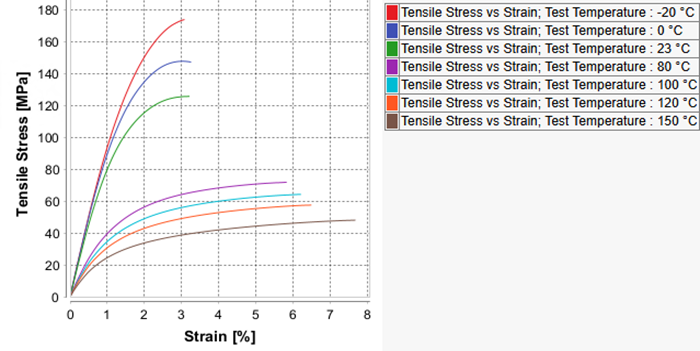

(1)不同温度下的应力-应变曲线

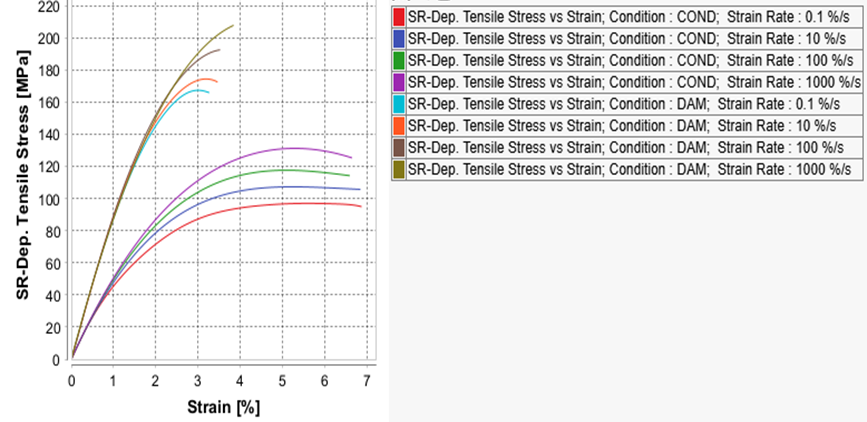

(2)不同应变率下的应力-应变曲线

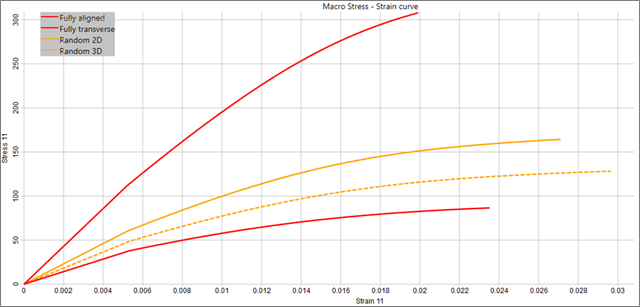

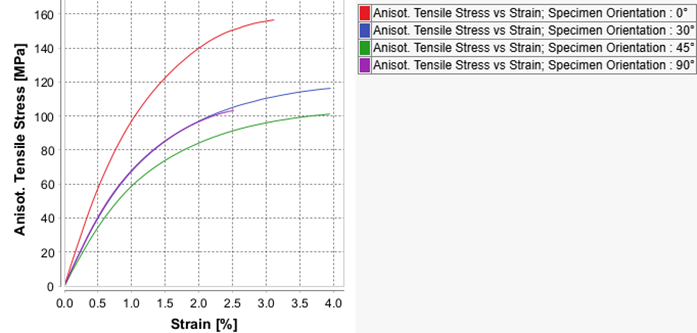

(3)不同取向下材料应力-应变曲线

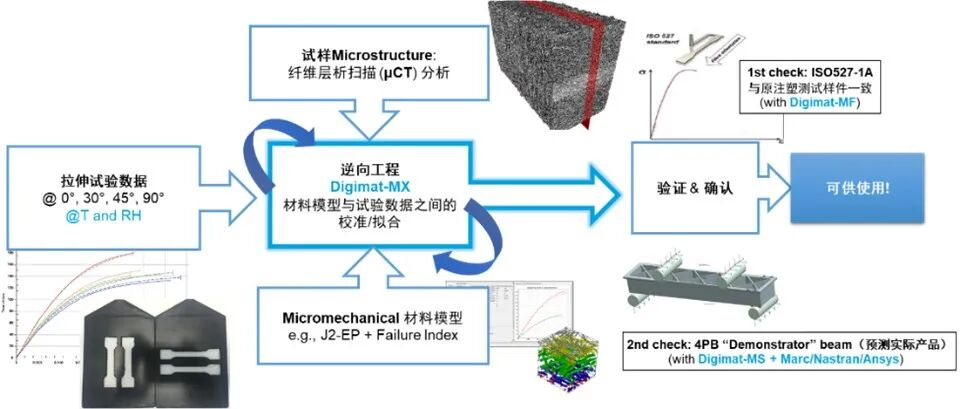

(4-1）兰蒂奇多尺度材料卡片生成流程

（4-2）Digima材料卡片

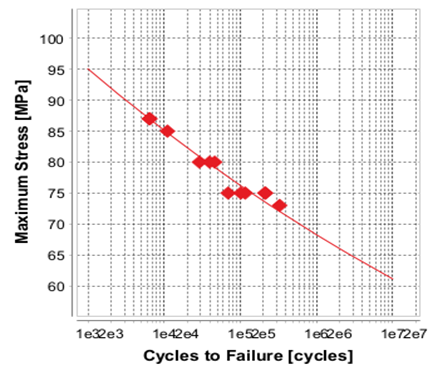

(5)疲劳SN曲线

(6)Aging老化曲线

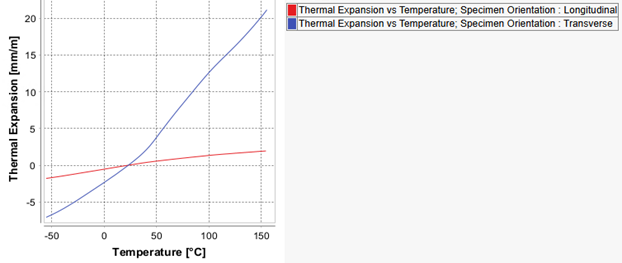

(7)CLTE热膨胀系数

(8)模流分析材料卡片

(9) 其它

如蠕变、热属性等

以上是兰蒂奇高性能工程塑料CAE工程服务的简单阐述；如果您或您的客户有相关CAE分析的需求或者疑问，您可以联系我们的相关工作人员，以便我们为您提供即时周到的技术服务。非常感谢！
